目前工厂能够制造各种大型的水、油、空气等各类过滤器及各种过滤装置，在各行业中得到了广泛应用。
    对于空压站、压缩机、燃气轮机等高速运动的空气动力设备，粉尘会对叶片、叶轮、流道等内部构件造成很大的损害。为了免遭粉尘之害，少故障，多运行，最大限度地减少停机次数和维修工作量、就必须要设法降低吸入空气的含尘浓度，避免设备内部因粉尘造成的磨损、结垢和腐蚀，因此必须在空气动力机械设备吸入口加装除尘过滤器。
   我厂生产的ZKL系列自洁式空气过滤器是在国内同类产品及布袋式除尘器优点的基础上，引进先进发达国家的新技术而改进完善的环保型新产品，某些性能已达到目前国际国内领先水平。
本方案适用于邯郸纵横钢铁集团有限公司动力厂空压机入口过滤器。

二、遵循的标准及规范

1、JB/T 10341-2002      《滤筒式除尘器》
2、JB/T 10340-2002      《袋式除尘器压差控制仪》
3、GB/T 14295-93        《空气过滤器》
4、GB 12218-89           《一般通风用空气过滤器性能试验方法》
5、GB/T 8162-99         《结构用无缝钢管》
6、GB/T 4053.1-93       《固定式钢直梯安全技术条件》
7、GB/T 4053.2-93       《固定式钢斜梯安全技术条件》
8、GB/T 4053.3-93       《固定式工业防护栏安全技术条件》
9、GB/T 4053.4-93       《固定式工业钢平台》
10、GB/T 13306-94       《标牌》
11、JB/T 4711-2003      《压力容器涂敷、包装、运输》

三、技术参数

3.1、工作条件
⑴介质：含尘空气
⑵⑶使用温度：≤85℃
⑷电器安全：NEMA4工业地区室外
⑸地震烈度：8度
⑹结构安全真空度：-2500Pa
⑺设备噪声：＜75Dba
⑻电源：220V/50Hz
⑼压力：常压
⑽气源压力：0.35－0.8MPa

3.2、性能参数
⑴设计流量：单台 33000m3/h（550m3/min)
⑵过滤精度：1μm
⑶分离效率：99.9％
⑷过滤面积：875m3（25m3/筒，35只滤筒）
⑸初始阻力：≤150Pa
⑹运行阻力：≤350Pa（可设定）
⑺终止阻力：≤800Pa（可设定）
⑻反吹压力：0.35-0.6MPa
⑼自洁方式：程序时间／差压（可调）／手动
    ⑽外形尺寸：3.5mX2mX3m（长X宽X高）
    ⑾重量：6t
    ⑿结构型式：室外立式结构


四、结构及工作原理

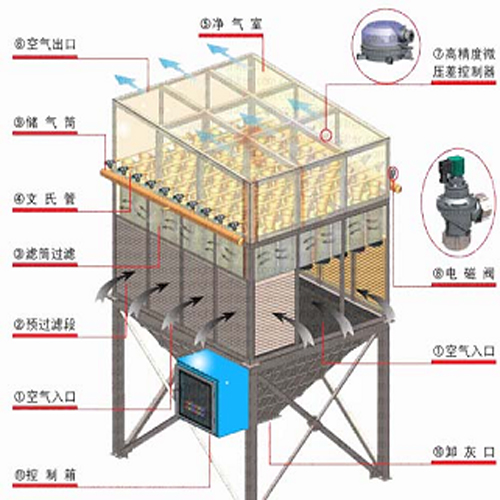

4.1、结构原理图：

⒈一级粗过滤      11、反吹气喷咀
⒉高效过滤筒      12、脉冲电磁阀
⒊密封垫圈        13、油水分离器
⒋文氏管          14、编程控制器（PLC)
⒌净气管          15、控制仪
⒍集气管          16、压缩空气入口
⒎净气出口管      17、电源插头
⒏负压探头         A、红线为电路线
⒐负压差控制仪     B、绿线为净气过程
⒑负压差报警器     C、黄线为净气过程


4.2、过滤过程：
    含尘空气经空气压缩机吸气作用，从一级初过滤器①吸入，经过高效过滤筒上②由于重力惯性扩散、接触阻留等综合作用，尘埃被吸附在高效过滤筒上，洁净空气通过密封垫圈③进入文氏管④到净气室⑤汇合到集气口⑥再从净气出口管⑦被空压机吸入。

4.3、自洁过程：
    含尘空气经过滤后，尘埃被吸附在高效过滤筒上。随着滤筒外表面积聚灰尘的增多，滤筒内外的压差不断上升，此压差信号⑧通过差压控制器⑨送入控制仪⒂，当压差达设定值（一般800帕），PLC⒁便发出自洁指令，电磁阀⑿会瞬间打开约0.1～0.2秒由储气筒送出一股压力为0.35～0.6MPa脉冲击气流，经文氏管④喷射、卷吸、压缩的作用把过滤器外壳的积灰吹掉，通过卸灰口排出。
    这种反吹自洁过滤是间断的，每次仅少数筒处于反吹自洁状态，其余更多的滤筒仍在继续工作。所以ZKL型自洁式空气过滤器具有在线自洁功能，保证压缩机、鼓风机等空气动力设备的连续工作。
程序控制器的工作方式为：

在整套装置刚开始工作时，PLC将按照时间设定（时间间隔视环境而定，间隔60s可调），逐排进行反吹自洁。当过滤器阻力损失超过650Pa时，PLC将改变控制方式，按照压差控制反吹自洁过程（间隔30s可调）。此外，PLC还可设定为手动，特殊情况下可手动长时间反吹自洁。

五、主要部件供货要求

    5.1、一级初效过滤。主要作用是减轻二级过滤器的负担，延长高效过滤筒的使用寿命。初效过滤层选用钢板网。

    5.2、二级过滤器是自洁式过滤器的核心部件，所以我们选用RK－300进口滤料。滤筒与滤筒之间采用挡板隔离，防止反吹时互相污染。每只滤筒尺寸为φ320X700：上下端盖要求镀锌钢板厚度1.5mm以上。整个滤筒的正常使用寿命为18个月以上。

5.3、滤筒安装螺杆材质为不锈钢，数量40（5个备用）

5.4、本设备采用滤筒专用文丘里喷嘴，把喷吹压力的分布情况改良成为比较均匀的全滤筒高度正压喷吹。避免了普通文丘里管出口直径缩小而造成的除尘系统的总阻力增加。

5.5、采用进口台湾力挥牌脉冲除尘专用LPDA膜片式电磁阀。它的质量好坏与过滤器的使用寿命有着直接的联系。该阀的特点是：开启快、动作灵敏、口径大，寿命可达100万次，共7只组成。设备配有储气罐，防止反吹时气量不足和压力不稳。

5.6、文氏管和反吹喷头均采用铝合金制造，整机共由35套组成。

5.7、控制仪。控制仪是过滤器的指挥中心，相当于人的大脑。所以我们对控制仪的主要部件全部采用进口件。⑴采用日晶公司的液晶显示模块，显示清晰度高；⑵采用美国Motorola公司的高精度差压传感器，精度可达±1Pa；⑶采用ATMEL新型单片微处理器，128KB内存，抗干扰性能强，结构紧凑，性能稳定，并设有三种模式：手动、时间、差压。可实现现场编程、设定和修改参数。差压报警信号可输出到风机PLC控制系统，并带有4-20mA的输出接口、远程控制功能。

     5.8、制造结构特点（增加钢结构强度，提高设备使用寿命）
设备竖柱全部采用方钢管制作，横主梁采用槽钢制作。所用的钢板，全部采用3～8mm，负压承受力可达3000Pa。净气室采用不锈钢。可按用户要求制作。整体设备全部采用积木式，有安装方便、快捷等优点。

六、供货范围
 ZKL3600型空气过滤器
      包括：
            初滤器                    1套
            过滤筒                    35只
            净气室                    1套
            金属结构件及框架          1套
            出风口及配对法兰（DN600） 1套
            自洁系统（文氏管及喷头）  35套
            控制系统                  1套
            测压探头（Motorola公司） 1只
            电磁阀（LPDA）            7只
            排污球阀                   2个
            油水分离器                 1套
            圆形人孔                   1个
            成套地脚螺栓、密封件       1套

     6.2主要备品备件
